Déflectographe Lacroix

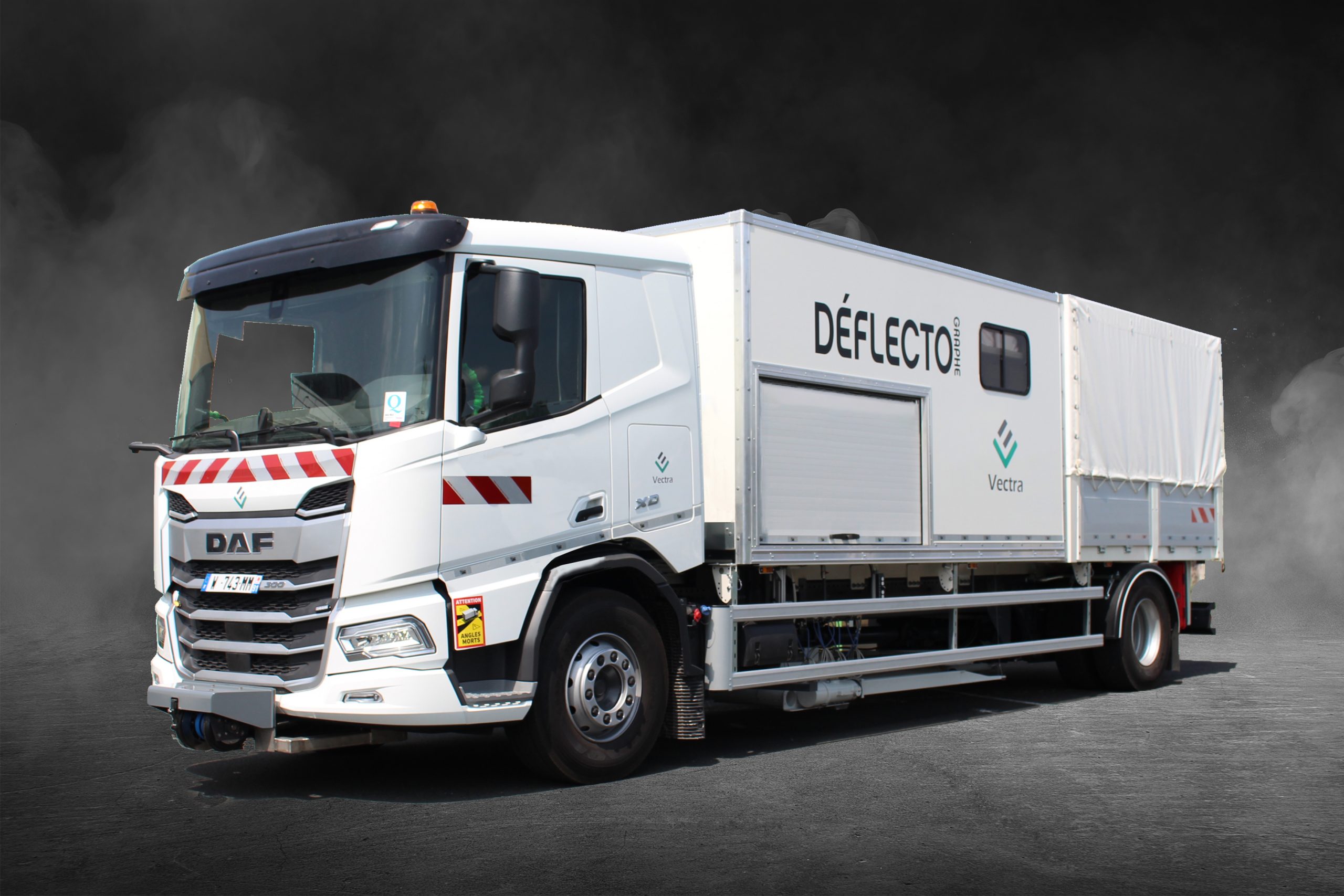

Le Défléctographe Lacroix, est un véhicule d’auscultation des chaussées qui est utilisé pour les applications suivantes :

  • Mesure le bassin de déflexion d’une chaussée sous l’action d’un poids lourd en mouvement à vitesse constante.
  • Il permet d’appliquer les différents modes opératoires de la méthode IFSTTAR n°39 de mesure de déformabilité de surface.

Il est utilisé pour :

  • La surveillance d’un réseau routier
  • La détection des zones défectueuses à renforcer
  • Le contrôle de chantier
  • La surveillance hivernale (pose ou levée de barrières de dégel).



Demander des informations
Catégories : , , ,

Description

Le déflectographe Lacroix se compose des éléments suivants :

  • Un camion avec deux essieux, d’empattement minimum de 6800 mm, l’essieu arrière jumelé pouvant supporter une charge de 13 tonnes.
  • Une poutre de référence équipée de deux bras palpeurs.
  • Un système de traction et de guidage de la poutre avec contrôle électronique assurant une sécurité contre l’écrasement des extrémités de la poutre.
  • Un poste opérateur permettant le pilotage du système par un ordinateur et son logiciel dédié.

  • Vitesse d’auscultation : (3 +/- 0,5) km/h.
  • Distance entre deux pas de mesures : entre 3 et 5 m selon le type de véhicule et la vitesse d’auscultation.
  • Typiquement, un pas de mesure est composé de 81 points de prélèvements espacés tous les 2 cm permettant de restituer le bassin de déflexion.
  • Précision du codeur distance : inférieure à 5 mm.

Téléchargez au format PDF la Fiche technique Déflectographe Lacroix

Download in PDF format the Lacroix Deflectograph datasheet
