Description

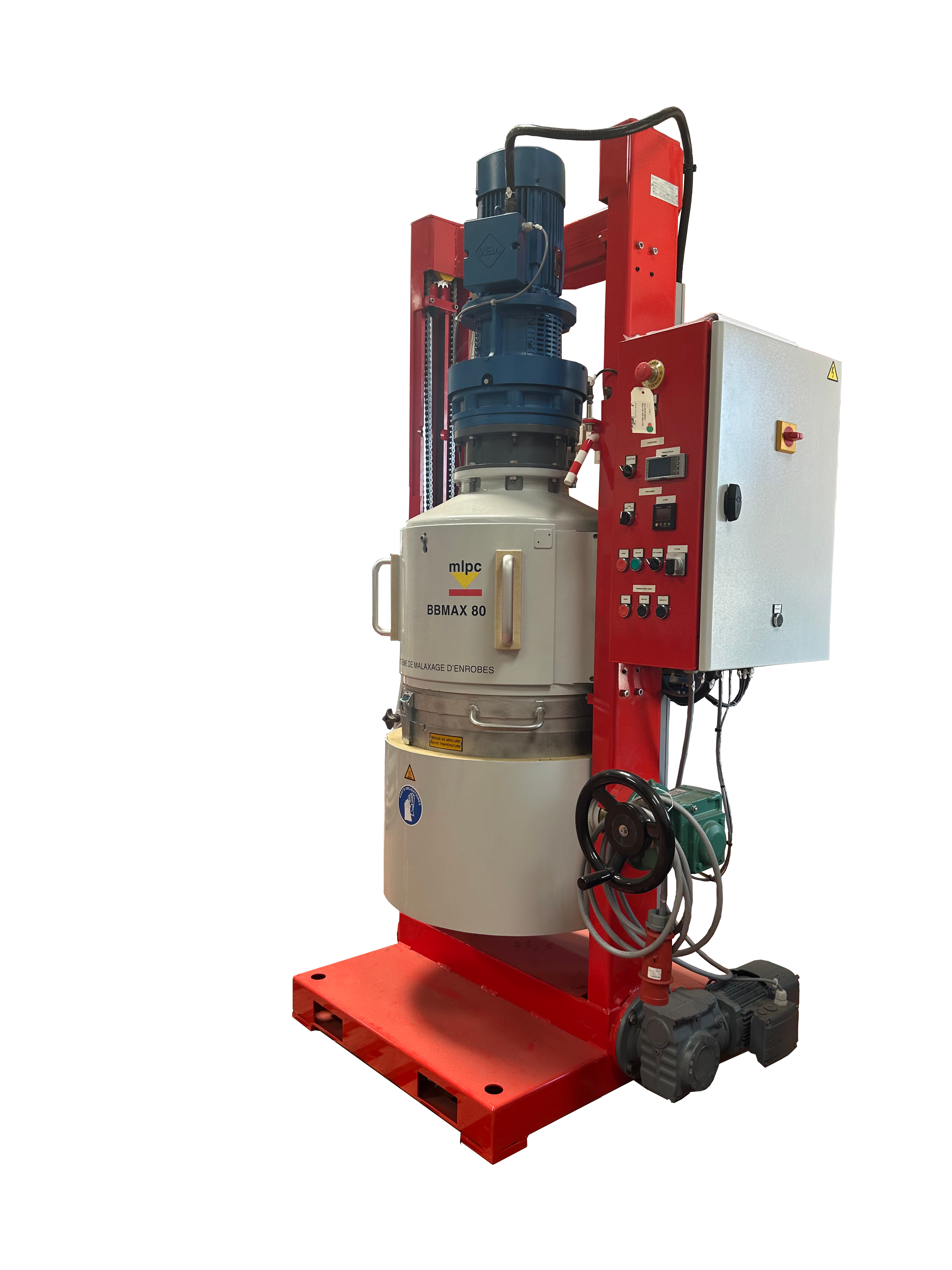

Le malaxeur de 80 kg comporte un bâti constitué d’un socle et de deux montants verticaux. La cuve cylindrique à fond plat est amovible. Elle se loge dans une enveloppe contenant les résistances électriques de chauffage et une couche isolante en fibres céramiques.
Cette enveloppe bascule autour de deux pivots horizontaux entraînés par un réducteur commandé manuellement par un volant. La cuve est coiffée par la tête de malaxage constituée d’une cloche sur laquelle sont fixés le motoréducteur électrique et les engrenages épicycloïdaux qui entraînent la vis d’Archimède et la pale racleuse. Une porte aménagée dans la paroi de la cloche permet d’ajouter les constituants en cours de malaxage.
Un système de sécurité interrompt les mouvements de rotation à l’ouverture de la porte. L’ensemble de la tête de malaxage coulisse le long des montants verticaux grâce à deux chaînes entraînées par un motoréducteur électrique.
Des contacteurs limitent la course en haut et en bas. Une armoire contient les appareils électriques de commande et de régulation. Un malaxeur de 25 kg de conception très proche existe également. Son principe est identique à celui du malaxeur de 80 kg. Quelques modifications ont été apportées dans les dispositions constructives
